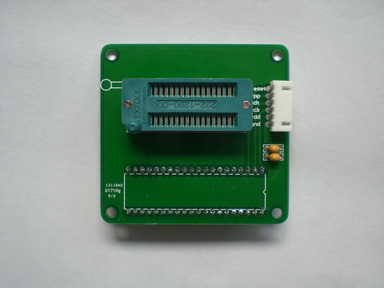

| ★该适配器适用于三星SDIP32封装芯片(引脚间距为1.778MM): |
| 三星半导体官方芯片手册标识封装形式:
32-SDIP-400 |
| 例如：S3F9498/S3F80L4/S3F70F4/S3F8S35/S3F8S39
等芯片烧写 |
| ★该适配器可直接匹配我站所有三星烧写器工具(SSW V2.0系列及SSW V3.0系列烧写器) |
| 对于其它品牌或厂家所设计之三星烧写器可能并不适用(SPW2及OPENICE I500可直接匹配) |
| 您可以参考下面所描述的适配器排针接口规则测定是否适用于您所应用的烧写器 |
| 若不能直接匹配,亦可采用排线接口转接的方式来连接您的烧写器进行烧写. |
| 请注意: 适配器不是烧写器,它只是在烧写器与相应封装的芯片之间起封装转换作用,以方便用户 |
| 直接操作取放芯片,若没有三星烧写器,请不要单独订购适配器,以免浪费时间和金钱. |
| ★适配器设置了一个5PIN的接口座,可以很方便的应用于在PCB上烧写方式外接引线 |
| 相关烧写引脚连接请参考相关MCU的DATA SHEET中OTP/MTP引脚封装说明． |
| ★该适配器的各烧写接口引脚功能如下(以DIP40的排针座引脚排列为序,排针为标准2.54MM间距): |
| 第 1 脚---烧写时钟线SCLK |
| 第 2 脚---烧写数据线SDA |
| 第 3 脚---烧写电压线VPP |
| 第 4 脚---逻辑电平线VDD |
| 第 20 脚---电源地/逻辑地线VSS |
| 第 40 脚---芯片复位线RESET |
| |
